大型鈑金移送機械手

特性:

  • 上下左右皆採用AC伺服機構,精度高,可搬運較重工件。
  • 傳動結構採用雙滑塊同時運動機構,動作圓滑,高速度。
  • 高效率同步計算機處理,避免機械手互相干涉,安全性高。
  • 適用範圍廣泛,如電腦、TFT-LCD監視器、電子、汽車等中大型各種鈑金沖壓件之移送。
  • 配合工廠之空間、材料工件之方向,可在中途做直角轉向。
  • 沖床前面開放,模具之保養更換容易。
  • 操作面盤配屬有LCD人機介面(MMI),監控操作狀態容易。

壁掛式

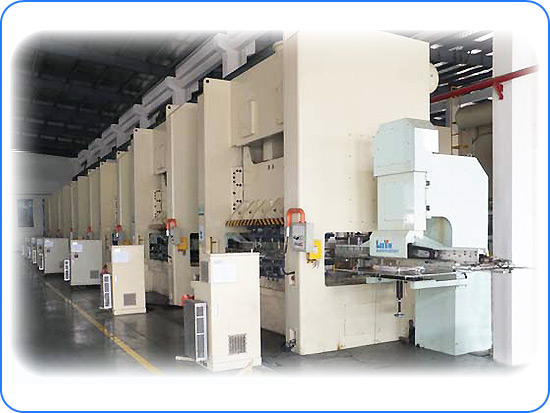

落地式

Business Item:

  • LG-series(落地式)=>單台獨立機身固定於沖床間,可避免因沖床震動影響機械手動作,穩定性極佳。
  • LW-series(壁掛式)=>機身固定於沖床側壁,有效節省佔地空間。

Sample Layout

落地式


點小圖放大圖

壁掛式


點小圖放大圖

主要規格 (特殊規格亦可承製)

型式SML
移送行程(mm) 800-1300mm 1300-2600mm 2600-3500mm
移送精度 ±0.3mm ±0.3mm ±0.3mm
Cycle Time 1.8s - 2.3s 2.0s - 3.2s 3.2s - 5.0s
移送荷重 5 kgs×2 8 kgs×2 10 kgs×2
舉升行程 50-80mm 50-80mm 50-80mm
移送驅動 AC Servo Motor
舉升驅動 AC Servo Motor
取料方式 真空吸盤/電吸鐵/夾爪
